# 块的解剖

本文介绍一个 Blockly 块由哪些部分组成，以及这些部分如何协同工作。

# 连接

连接用于定义块能接到哪里，以及能和什么类型的块连接。

术语说明

在 Blockly 语境里，连接通常指连接器本身，类似插头或插槽。把两个块连接起来，本质上是把它们的连接器接合在一起。

连接有四种：

连接类型 示意
输出连接 输出连接
输入连接 输入连接
上一个连接 上一个连接
下一个连接 下一个连接

输出连接与输入连接配对；下一个连接与上一个连接配对。
你还可以用连接检查进一步限制可连接关系。

连接形状也可以通过自定义渲染能力进行扩展，当前可先参考扩展和混入。

# 顶层连接

块有三种顶层连接，这三种都不是强制的。

一个块可以有一个输出连接，位于块的前缘，常用来把该块表达的值传给其他块。
带输出连接的块通常称为值块。

输出连接示例

一个块也可以在顶部有上一个连接、底部有下一个连接，从而纵向堆叠为语句序列。
没有输出连接的块通常称为语句块，并且常同时具有上一个连接和下一个连接。

上下连接示例

# 字段

字段决定了块里大部分界面元素，包括文本标签、下拉菜单、复选框、图片，以及字符串和数字等字面量输入。

字段示例

Blockly 提供多种内置字段，也支持自定义字段。
更多见字段总览。

# 输入

输入是字段和连接的容器。块是通过把一个或多个输入按行渲染出来构成的。

术语说明

输入在 Blockly 中有多种含义。本文中的输入，专指字段和连接的容器。

输入有四类，全部都能放字段，其中两类带连接：

输入类型 连接类型 示意
虚拟输入 无 虚拟输入
换行输入 无 换行输入
值输入 输入连接 值输入
语句输入 下一个连接 语句输入

你也可以扩展输入能力，当前可先参考输入总览。
如果你要定义块中的输入、连接和字段，当前可先参考JSON 和 JavaScript。

# 虚拟输入

虚拟输入只承载字段，不带连接。
例如下图的数字块，只有一个虚拟输入，里面是一个数字字段。

虚拟输入简单示例

更复杂一点的加法块，也可以由一个虚拟输入承载三个字段：

一个输入三个字段

也可以拆成三个虚拟输入，每个输入一个字段：

三个输入各一个字段

# 换行输入

Blockly 会根据启发式规则决定输入是同一行还是分行渲染。
如果你希望后续输入一定换到新行，可以把前一个输入设为换行输入。

换行输入和虚拟输入一样可以放字段，但不带连接。

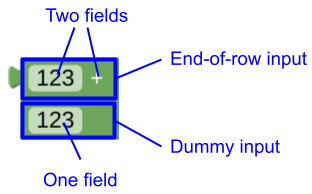

下图中，第一个输入是换行输入，强制后面的虚拟输入在新行显示。

换行输入示例

# 值输入

字段可承载的数据类型有限。比如数字字段只能填数字。
如果你希望位置上能接入“任意返回值的块”，应使用值输入而不是普通字段。

值输入可包含零个或多个字段，并以输入连接结尾。
下图的加法块把数字字段改成了两个值输入，第一个没有字段，第二个带一个标签字段。

值输入示例

# 语句输入

语句输入可包含零个或多个字段，并以下一个连接结尾。
这个连接允许在当前块内部嵌套一串语句块。

语句输入示例

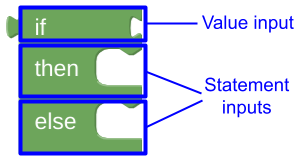

语句输入始终独占一行。下图里第一行是值输入，后两行是语句输入。

语句输入分行示例

# 内联与外部输入

输入可以渲染为内联或外部。
这会影响值输入连接器是在块内部显示还是在外缘显示，也会影响多个输入是否同排。

内联与外部输入对比

创建自定义块时，你可以显式指定，也可以交给 Blockly 自动决定。

# 动手试试

学习输入、字段、连接最直接的方式，是在Blockly 开发者工具 (opens new window)里实际搭块，并切换 inputs 的 automatic、external、inline 选项观察差异。

# 图标

除输入、连接、字段外，块还能带一个或多个图标，例如警告图标、块注释图标、变形器图标。

图标示例

更多可先参考扩展和混入。

# 块与 JavaScript 对象

块、输入、连接、字段、图标本质上都是 JavaScript 对象。

Blockly 组件 基类 子类示例
块 Block BlockSvg
输入 Input DummyInput
输入 Input EndRowInput
输入 Input ValueInput
输入 Input StatementInput
输入 Input 自定义输入
连接 Connection RenderedConnection
字段 Field FieldTextInput
字段 Field FieldNumber
字段 Field FieldLabel
字段 Field 自定义字段
图标 Icon CommentIcon
图标 Icon MutatorIcon
图标 Icon WarningIcon
图标 Icon 自定义图标

这些对象在一个块内部形成树状结构。理解图形外观与对象树的对应关系，有助于编写程序化操作块的代码。

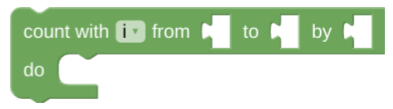

例如 controls_for：

controls_for 块示意

可以对应为下面的对象树：

// <Object> 表示某个对象实例。
{                                   // Block
  nextConnection: <Connection>,     // ConnectionType NEXT_STATEMENT
  outputConnection: null,
  previousConnection: <Connection>, // ConnectionType PREVIOUS_STATEMENT
  inputList: [                      // 当前块中的 Input 数组
    {                               // ValueInput
      connection: <Connection>,     // ConnectionType INPUT_VALUE
      fieldRow: [                   // 当前 Input 中的字段数组
        <FieldLabel>,               // 'count with'
        <FieldVariable>,            // i
        <FieldLabel>,               // 'from'
      ],
    },
    {                               // ValueInput
      connection: <Connection>,     // ConnectionType INPUT_VALUE
      fieldRow: [
        <FieldLabel>,               // 'to'
      ],
    },
    {                               // ValueInput
      connection: <Connection>,     // ConnectionType INPUT_VALUE
      fieldRow: [
        <FieldLabel>,               // 'by'
      ],
    },
    {                               // StatementInput
      connection: <Connection>,     // ConnectionType NEXT_STATEMENT
      fieldRow: [
        <FieldLabel>,               // 'do'
      ],
    },
  ],
}
