# 度量管理器

度量管理器会收集并返回与 Blockly 工作区相关的各类度量数据。本文说明每一组度量的含义。更多背景可观看官方视频：2021 年度量深入讲解 (opens new window)。

# 度量项

# 工具箱度量

workspace.getMetricsManager().getToolboxMetrics();

工具箱度量由分类工具箱的 height、width 和 position 组成，不包含其附带弹出区的信息。

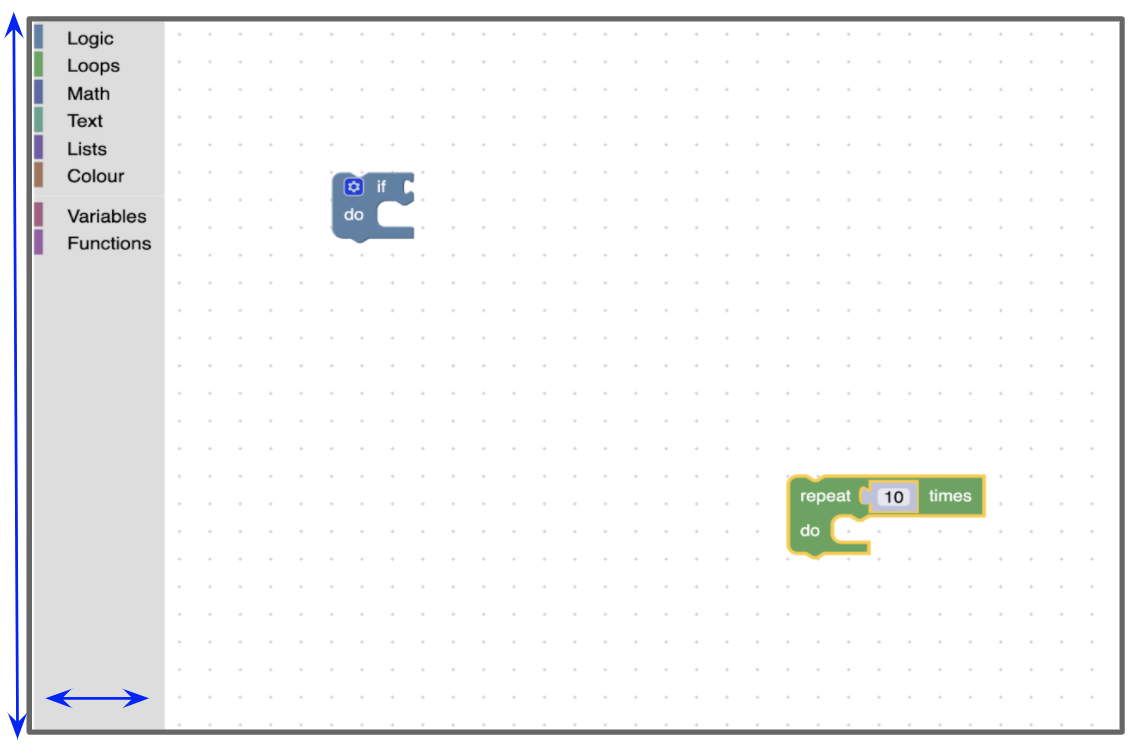

展示工具箱宽高的 Blockly workspace

其中 position 的类型为 Blockly.utils.toolbox.Position。

# 弹出工具箱度量

workspace.getMetricsManager().getFlyoutMetrics();

弹出工具箱度量由弹出工具箱的 height、width 和 position 组成。这里特指弹出工具箱本身，不是分类工具箱旁边附带的弹出区。

展示 flyout 宽高的 Blockly workspace

其中 position 的类型也为 Blockly.utils.toolbox.Position。

# 容器度量

workspace.getMetricsManager().getSvgMetrics();

容器度量由工作区父级 SVG 的 width 和 height 组成。对于主工作区，这个 SVG 是带有 blocklySvg 类名的元素。该 SVG 同时包含可见工作区和工具箱。

SVG 边界示意图

# 视口度量

workspace.getMetricsManager().getViewMetrics(opt_getWorkspaceCoordinates);

视口度量由视口的 height、width、top 和 left 组成。视口是当前可见工作区区域，不包含任意类型的工具箱。

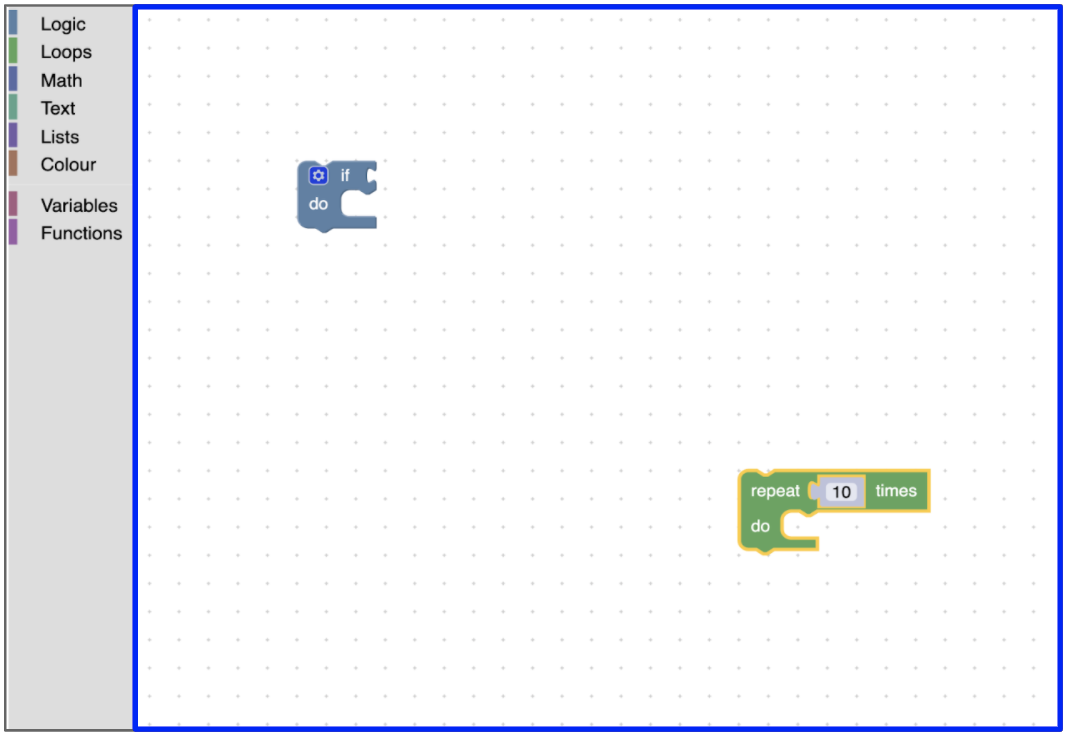

不含工具箱的可见视口区域示意图

top 与 left 相对于工作区原点。随着拖拽平移，视口的 top/left 会更新。

带原点偏移示意的视口区域图

# 绝对度量

workspace.getMetricsManager().getAbsoluteMetrics();

绝对度量由视口相对父级 SVG 的 top 和 left 偏移组成。根据工具箱的位置不同，这个偏移通常等于工具箱的宽度或高度。

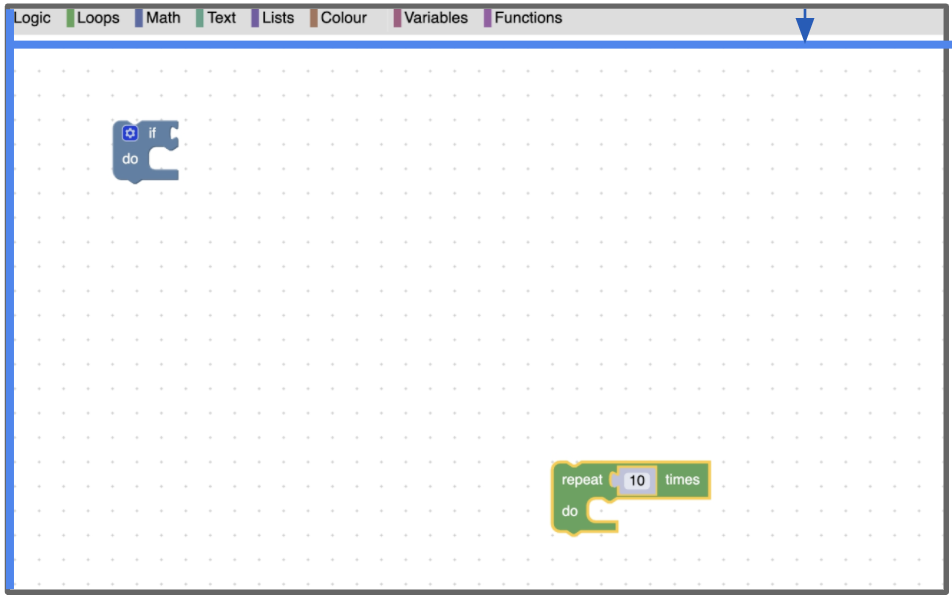

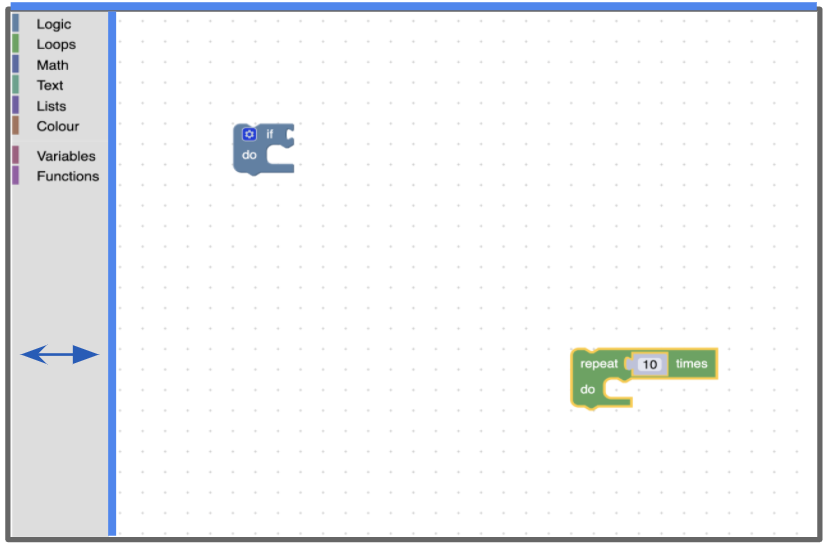

垂直工具箱下的绝对偏移示意图 水平工具箱下的绝对偏移示意图

# 内容度量

workspace.getMetricsManager().getContentMetrics(opt_getWorkspaceCoordinates);

内容度量由包含所有块和工作区注释的包围盒 height、width、top 和 left 组成。

注意

内容度量不包含块注释，只包含工作区注释。

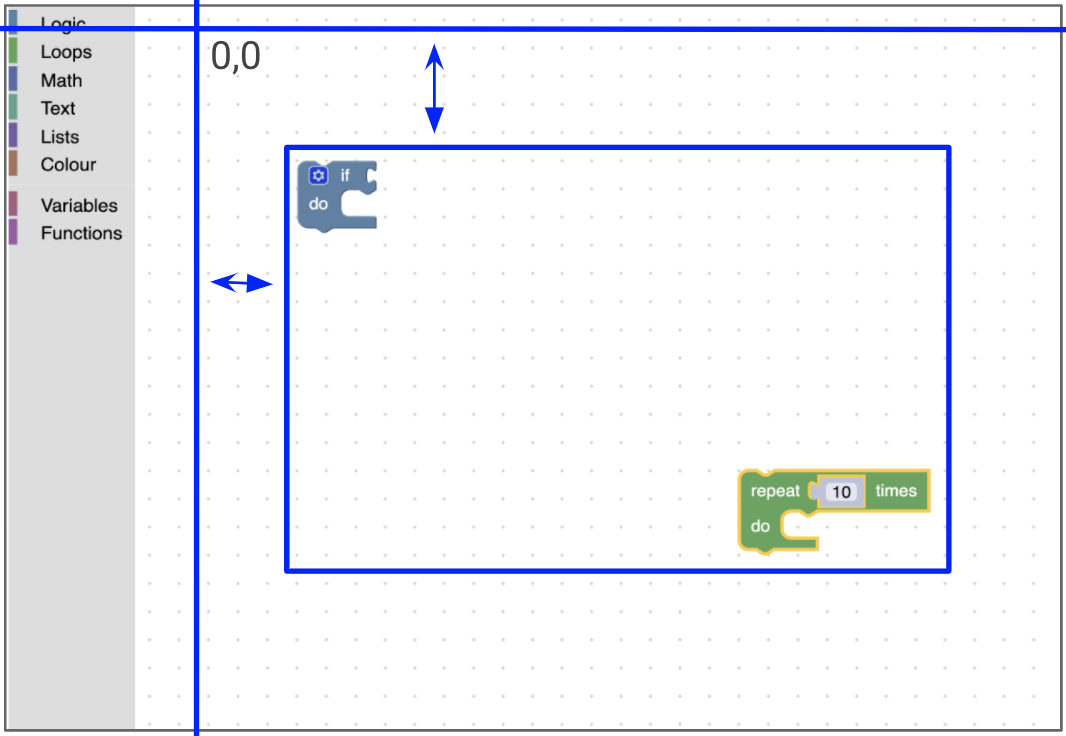

workspace 内容包围盒示意图

# 滚动度量

workspace.getMetricsManager().getScrollMetrics(opt_getWorkspaceCoordinates);

滚动度量由可滚动区域的 height、width、top 和 left 组成。对于可移动工作区，可滚动区域等于内容区域加上一段留白。

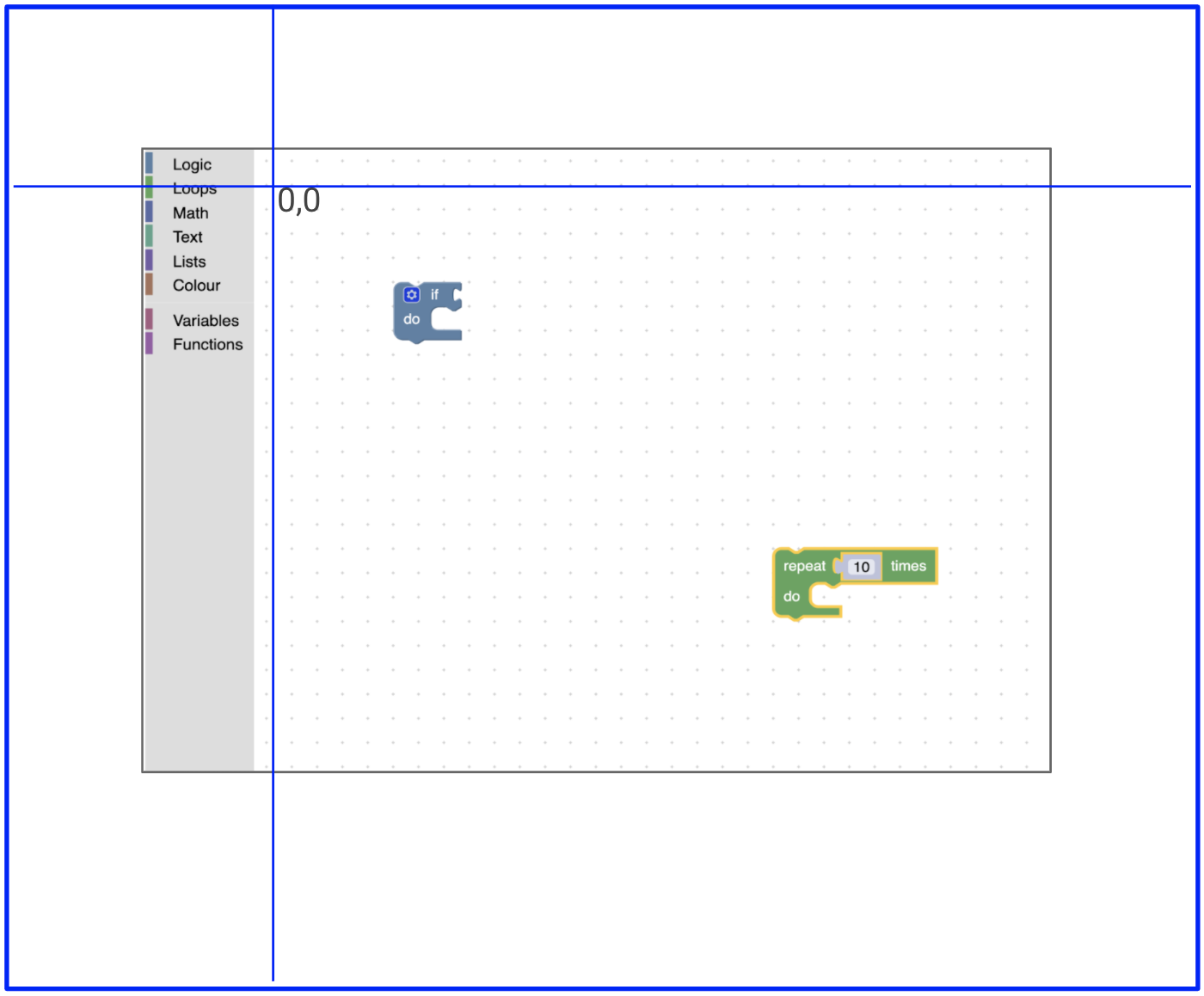

可滚动区域示意图

# 坐标系

默认情况下，度量管理器返回的是像素坐标。对于支持的度量方法，可传入 true 返回工作区坐标，例如：

metricsManager.getViewMetrics(true)

workspaceCoordinate = pixelCoordinates / workspace.scale

工作区坐标通常用于位于工作区上的对象，如块和工作区注释。用户缩放时，工作区坐标本身不会变化。

# 覆盖度量行为

如果你希望为工作区提供自定义度量逻辑，可注册一个替代度量管理器对象。该对象需实现 IMetricsManager 接口，或继承 Blockly.MetricsManager。

示例可参考：
